Что мы делаем?

Мы выполняем полный цикл работ — от выезда на объект до предоставления готовой модели в нужном вам формате:

• Выезд и сканирование: Наши специалисты проводят высокоточное лазерное сканирование фасадов с земли и (при необходимости) с воздуха с использованием наземных лазерных сканеров (TLS) и сканеров на дронах.
• Обработка данных: Мы регистрируем полученные сканы в единое, точное облако точек — цифровой слепок вашего здания.

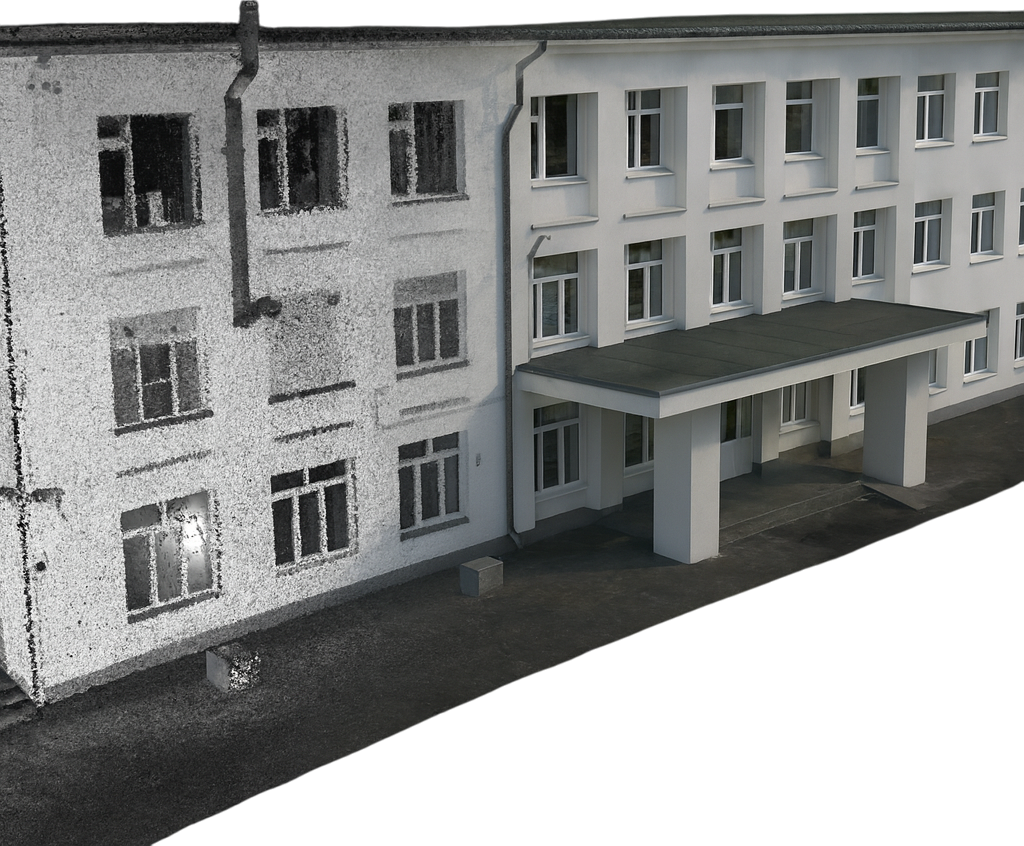

• 3D-моделирование: На основе облака точек наши инженеры создают векторную 3D-модель фасада с точным соблюдением всех геометрических форм, архитектурных элементов и декора.

Ключевые преимущества для вас:

• Беспрецедентная точность: Погрешность модели составляет всего 2-5 мм. Вы получаете полную уверенность в соответствии модели реальному объекту.
• Сохранение всех деталей: Лепнина, карнизы, оконные проемы, криволинейные поверхности — мы фиксируем и моделируем всё, даже самые сложные архитектурные элементы.
• Экономия времени и ресурсов: Исключаются многочасовые обмеры вручную и выезды для перепроверки замеров. Все данные собираются за один визит.
• Работа с любыми объектами: От исторических памятников и фасадов в стесненных городских условиях до современных сложных архитектурных форм.
• Решение нестандартных задач: Мы можем выделить в модели только нужные вам элементы: оконные блоки, декоративные панели, элементы для расчета освещения и т.д.

Области применения наших моделей:

• Реставрация и воссоздание объектов культурного наследия: Фиксация текущего состояния, создание точной документации для восстановления утраченных элементов.
• Разработка проектов реконструкции и капитального ремонта: Проектирование вентилируемых фасадов, новых оконных систем, остекления на основе точной модели.
• Подготовка дизайн-проектов: Создание реалистичных визуализаций будущего оформления фасада.
• Контроль качества строительства и приемка работ: Сравнение построенного объекта с проектной моделью для выявления отклонений.
• ГИС и градостроительство: Интеграция моделей в городские цифровые двойники.

Нужна точная 3D-модель на основе реальных данных? Мы выполним сканирование и подготовим модель в нужном формате!

Фасадная съёмка лазерным сканером и 3D-модель для архитекторов

Фасад — лицо здания. Но при реконструкции или новом строительстве в исторической среде нужна не просто фотография, а точная геометрия с привязкой к местности. Лазерное сканирование фасадов решает эту задачу за 1–2 дня.

Технология съёмки фасадов

Сканер ставим напротив фасада на расстоянии 10–20 метров. Если здание высокое (более 20 м), используем вышку или снимаем с противоположных зданий. Плотность сканирования — 3–5 мм на 10 м, чтобы проработать все архитектурные детали.

Особое внимание — углам здания. Делаем станции с перекрытием, чтобы избежать теневых зон. Сшивку выполняем по маркам или характерным точкам фасада.
· Количество станций: примерно одна на 20–30 погонных метров фасада.
· Время съёмки фасада здания 100 м длиной — 3–4 часа.
· Точность: 1–2 мм по плоскости фасада.

Построение 3D-модели фасада

В Revit или SketchUp по облаку точек строим модель фасада с проработкой всех элементов: окон, дверей, карнизов, пилястр, рустов. Для исторических зданий моделируем декор с высокой детализацией.

На выходе:
· 3D-модель фасада в .rvt или .skp.
· Ортофотоплан фасада в .jpg или .tiff с масштабной линейкой.
· Чертежи фасада в .dwg с размерами и отметками.

Где применяется

· Проектирование реконструкции фасада.
· Паспортизация зданий.
· Создание архитектурной подсветки.
· Вписывание нового объекта в существующую застройку.

Работаем по всей России. Выезжаем на объект с полным комплектом оборудования. Оставьте заявку — сделаем точную 3D-модель вашего фасада.

3D-модель фасадов для реконструкции: точность до 1 мм

Реконструкция фасада — это не просто покраска. Это усиление конструкций, замена окон, восстановление декора. Чтобы новые элементы точно встали на место, нужна модель с точностью до миллиметра. Лазерное сканирование даёт такую точность.

Почему каждый миллиметр важен

Пример: вы заказали новые оконные блоки для исторического здания. Проёмы в нём не прямоугольные, а с отклонениями до 20–30 мм. Если сделать окна по чертежам, они не встанут. По облаку точек мы строим модель, где каждый проём имеет реальную форму и размер. Окна изготавливаются по шаблонам — монтаж без проблем.

Процесс создания модели под реконструкцию

1. Сканируем фасад с плотностью 2–3 мм.
2. Строим модель в Revit или Rhino с фактической геометрией.
3. На модель накладываем проектные решения (новые окна, утепление, декор).
4. Проверяем коллизии и соответствие допускам.
5. Выдаём модель и чертежи для производства работ.

Документация для стройки
· 3D-модель в .rvt или .dwg.
· Чертежи фасада с размерами.
· Шаблоны проёмов в .dxf для станков ЧПУ.
· Ведомость объёмов работ.

Сроки: фасад здания 1 000 м² — 5–7 рабочих дней. География — вся Россия. Оставьте заявку — спроектируем реконструкцию фасада на точной основе.

Чертежи и 3D фасадов из облака точек: форматы .dwg, .rcp, .rvt

После сканирования фасада заказчик получает не только облако точек, но и готовые чертежи. Расскажу, какие форматы мы отдаём и для чего они нужны.

Основные форматы данных

· .rcp — облако точек для Autodesk ReCap. Используется как подложка в Revit, AutoCAD, Civil 3D.
· .dwg — чертежи фасадов в AutoCAD. Содержат линии, размеры, отметки, выноски.

Можно сразу передавать в работу архитекторам.
· .rvt — 3D-модель фасада в Revit. Позволяет дальше проектировать реконструкцию, утепление, облицовку.
· .pdf — для согласования и визуального контроля.

Как мы делаем чертежи

В nanoCAD Облака точек или Autodesk ReCap создаём ортогональную проекцию фасада по облаку точек. Затем вручную обводим все элементы: стены, окна, двери, карнизы, декоративные детали. Размеры проставляем в соответствии с ГОСТ Р 21.101-2020.

Для сложных фасадов с криволинейными элементами делаем развёртки — чертежи, где кривая поверхность «развёрнута» в плоскость.

Что выбрать для вашего проекта

· Если нужна подоснова для проектирования в Revit — берите .rvt и .rcp,
· Если работаете в AutoCAD — .dwg.
· Если нужен только обмерный чертёж для паспорта здания — .dwg или .pdf.

Проконсультируем и подберём нужные форматы. Работаем по всей России. Оставьте заявку — подготовим чертежи фасада любой сложности.
